孔板流量計結構體及特點

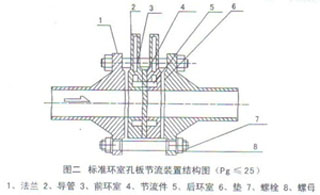

環室取壓標準孔板
屬標準孔板，由于實現了環室取壓，提高了測量精度，縮短了安裝時所需最小直線管段長度，可在各部門普遍應用。
角接單獨鉆孔取壓標準孔板
屬標準孔板。當管徑在400毫米以上時，多采用此種形式。取壓方式為法蘭單獨鉆孔取壓、圓形均壓環取壓或方形均壓環取壓。孔板形式可為帶柄孔板或非標準的圓缺孔板等。
法蘭取壓標準孔板
屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各1時（25.4mm）處，煉油系統普遍采用此種形式。
徑距取壓標準孔板
屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端為管道內徑一半的地方。
小口徑孔板
屬非標準孔板。用于測量10毫米至50毫米管徑內流體測量。
雙重孔板
是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流速方向而言，前面的孔板稱為輔孔板，后面的孔板稱為主孔板，輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度流體的流量測量。
圓缺孔板
屬非標準孔板，適用于臟污的、或有氣泡析出的、或含有固體微粒的流體流量的測量，其測量精度較低。
錐形入口孔板
屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。
|
