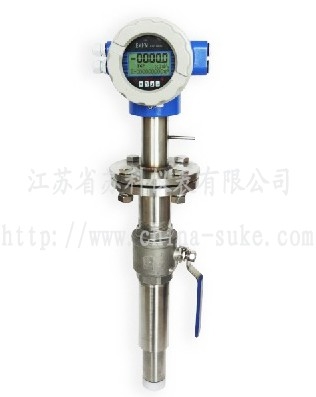

插入式電磁流量計是電磁流量計的一種，和電磁流量計的原理是一樣的。插入式電磁流量計主要是測量封閉管道中的導電液體和漿液的體積流量。目前，市面上的插入式流量計很多，但插入式電磁流量計具有結構簡單，便于安裝，測量精度高等特點，有關插入式電磁流量計的詳細介紹如下：
有關插入式電磁流量計檢查要點
1.開箱時，插入式電磁流量計的轉換器和傳感器的保護包裝應完好，外觀應完好無損，儀表無破損的痕跡。箱內物品應與所附裝箱單一致。
2.插入式電磁流量計的傳感器的信號線（紅、藍）應與兩電極相通，屏蔽線與傳感器外殼相通。信號線與傳感器外殼絕緣（在沒有流體之前）。
3.傳感器的勵磁電源線（黃、綠）之間的阻值應在60～70歐姆左右，對外殼也應絕緣。
4.搬運和安裝插入式電磁流量計時，不要將插入式電磁流量計的傳感器探頭直接放在地面上，以免損壞外襯或電極。
有關插入式電磁流量計的接線
1.對于IP65型插入式電磁流量計的傳感器，可旋開蓋子，與轉換器及顯示儀作相應連接，傳感器與轉換之間的連線采用本公司配備的專用屏蔽電纜，插入式電磁流量計的轉換器與顯示插入式電磁流量計的儀表之間的連接線及220V電源線，用戶可用普通電纜，其導線截面積為1～1.5mm。
2.對于IP68型（潛水型）插入式電磁流量計的傳感器，內部已作密封處理，用戶不能打開，接線可按引出線的顏色與轉換器進行連接。
有關插入式電磁流量計的投用
當插入式電磁流量計中的所有線路連接好后，確認無誤即可通電投用。在正常情況下，插入式電磁流量計無須維修，只要定期檢查，保證插入式電磁流量計的轉換器內不潮濕，接地良好即可。插入式電磁流量計的轉換器內的電位器根據用戶要求在出廠標定時已調試到最佳位置，用戶不要隨意調整。
通常情況下，上屏（主屏）顯示瞬時流量，下屏（附屏）顯示累計流量的尾數，計量單位通常為m，當需抄累計流量時，按住SET鍵，將上屏數值接加在下屏數值的前面即可。
插入式電磁流量計最突出的特點是采用非均勻磁場的新技術磁場穩定可，而且大大的縮小了體積，減輕了重量，使插入式電磁流量計具有小型輕量化。
